การออกแบบงานวิศวกรรมโครงสร้าง เหล็ก (STRUCTURAL STEEL ENGINEERING DESIGN หรือ SSE)
หัวข้อในวันนี้จะเกี่ยวข้องกันกับหัวข้อการออกแบบงานวิศวกรรมโครงสร้าง เหล็ก (STRUCTURAL STEEL ENGINEERING DESIGN หรือ SSE) นะครับ
เนื่องจากในช่วงเวลาทีผ่านมานั้นผมสังเกตเห็นว่ามีแฟนเพจหลายๆ คนชอบมีคำถามคล้ายๆ กันในทำนองที่ว่า เพราะเหตุใดทุกๆ ครั้งที่จะทำการออกแบบงานหลังคาโครงสร้างเหล็กเรามักจะพบว่าในมาตรฐานในการออกแบบวิศวกรรมโครงสร้างเหล็กจึงได้ทำการกำหนดเกณฑ์จำกัดค่าการโก่งตัวเฉพาะกรณีของ นน บรรทุกแบบ จร และ นน บรรทุกแบบ คงที่ กระทำร่วมกับ จร แต่กลับไม่มีกรณีของ นน บรรทุกแบบ คงที่ บ้าง ? และ ในเมื่อเป็นเช่นนี้แล้วหากจะต้องทำการตรวจสอบค่าการโก่งตัวที่เกิดขึ้นเนื่องในโครงสร้างหลังคาเหล็กจากกรณี นน บรรทุก คงที่ เพียงอย่างเดียว เราควรที่จะใช้เกณฑ์อะไรในการตรวจสอบ ?
ดังนั้นในวันนี้ผมจึงจะขออนุญาตมาทำการพูดและอธิบายถึงประเด็นๆ นี้ให้แก่เพื่อนๆ ทุกๆ ท่านได้รับทราบคำตอบร่วมกันนะครับ
เอาคำถามข้อที่ 1 ก่อน เพราะเหตุใดเมื่อต้องการที่จะทำการออกแบบโครงสร้างหลังคาเหล็กในมาตรฐานในการออกแบบวิศวกรรมโครงสร้างเหล็กจึงได้ทำการกำหนดเกณฑ์จำกัดค่าการโก่งตัวเฉพาะกรณีของ นน บรรทุกแบบ จร และ นน บรรทุกแบบ คงที่ กระทำร่วมกับ จร แต่กลับไม่มีกรณีของ นน บรรทุกแบบ คงที่ บ้าง ?
สาเหตุที่มาตรฐานในการออกแบบวิศวกรรมโครงสร้างเหล็กส่วนใหญ่ไม่ได้มีการกำหนดเกณฑ์จำกัดค่าการโก่งตัวในกรณีของ นน บรรทุกแบบ คงที่ นั่นเป็นเพราะ มาตรฐานการออกแบบนั้นไม่ได้มองว่าในกรณีของ รร บรรทุกแบบ คงที่ นั้นเป็นกรณี นน บรรทุกที่ซีเรียสอะไร กลับมองว่า นน บรรทุกประเภทนี้จะเกิดขึ้นในช่วงตอนต้นเพียงเท่านั้น ดังนั้นเมื่อเกิดการโก่งตัวชนิดนี้ขึ้น เราก็อาจทำการค้ำท้อง หรือ ทำการดีด ให้ตัวโครงสร้างเหล็กนั้นคืนกลับสู่สภาพที่เราต้องการได้นั่นเองนะครับ
คำถามข้อที่ 2 หากจะต้องทำการตรวจสอบค่าการโก่งตัวที่เกิดขึ้นเนื่องในโครงสร้างหลังคาเหล็กจากกรณี นน บรรทุก คงที่ เพียงอย่างเดียว เราจะใช้เกณฑ์อะไรในการตรวจสอบ ?
คำตอบ คือ สำหรับกรณีหลังคาเหล็กที่มีการติดตั้งงานฝ้าจะมีการ ฉาบ หรือ ไม่มีการฉาบ ผิวของตัวฝ้าก็แล้วแต่ ให้เราใช้เกณฑ์ในการตรวจสอบเนื่องจากกรณีของ นน บรรทุก คงที่ เท่ากับ L/720 และ สำหรับกรณีหลังคาเหล็กที่ไม่มีการติดตั้งงานฝ้า ให้เราใช้เกณฑ์ในการตรวจสอบเนื่องจากกรณีของ นน บรรทุก คงที่ เท่ากับ L/360 นะครับ เพื่อนๆ งงกันมั้ยครับว่าค่าทั้ง 2 นี้มีที่มาที่ไปอย่างไร ? ผมจะขอทำการอธิบายโดยการยก ตย เลยก็แล้วกันนะครับ
เริ่มจากกรณีที่เป็นหลังคาเหล็กที่มีการติดตั้งงานฝ้า โดยจะมีการ ฉาบ หรือ ไม่มีการฉาบ ผิวของตัวฝ้าก็แล้วแต่ก่อนนะครับ

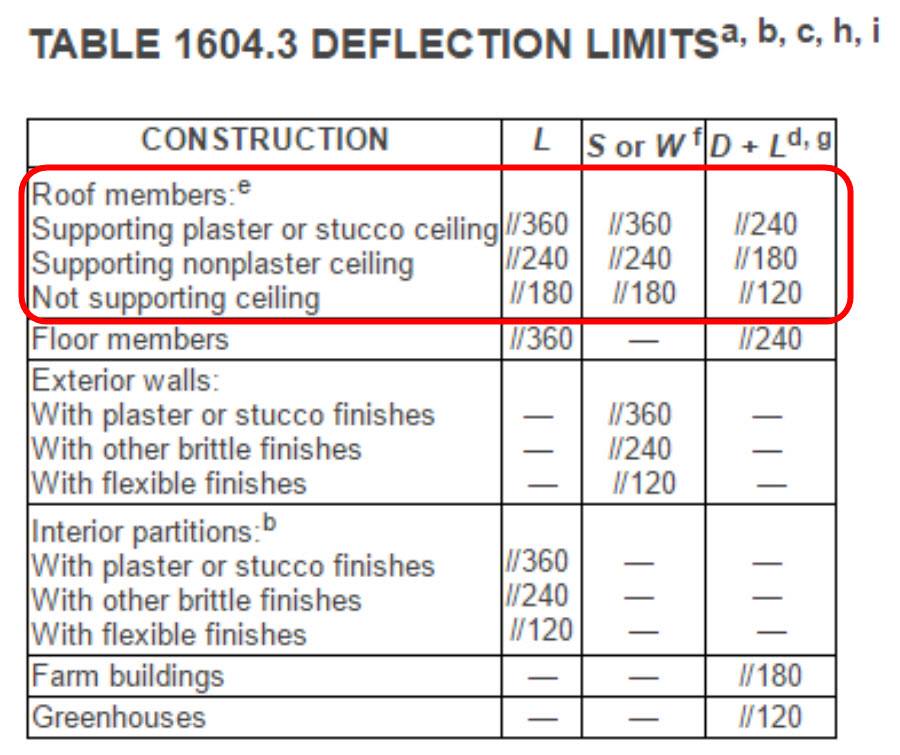

หากเราใช้เกณฑ์การตรวจสอบของกรณีของ นน บรรทุก จร เพียงอย่างเดียวเท่ากับ L/360 และ เกณฑ์การตรวจสอบของกรณีของ นน บรรทุก คงที่ กระทำร่วมกันกับ จร เท่ากับ L/240 เราจะสามารถเขียนสมการความสัมพันธ์ได้ว่า
LL → L/360
DL + LL → L/240
DL → L/X
ดังนั้นเราทราบว่า
DL + LL = DL + LL
จากนั้นทำการแทนค่าข้างต้นลงไปในสมการข้างบนจะได้
L/X + L/360 = L/240
L/X = L/240 – L/360
L/X = 0.001389L
X = L/0.001389L
X = 720
หากเราใช้เกณฑ์การตรวจสอบของกรณีของ นน บรรทุก จร เพียงอย่างเดียวเท่ากับ L/240 และ เกณฑ์การตรวจสอบของกรณีของ นน บรรทุก คงที่ กระทำร่วมกันกับ จร เท่ากับ L/180 เราจะสามารถเขียนสมการความสัมพันธ์ได้ว่า
LL → L/240
DL + LL → L/180
DL → L/X
ดังนั้นเราทราบว่า
DL + LL = DL + LL
จากนั้นทำการแทนค่าข้างต้นลงไปในสมการข้างบนจะได้
L/X + L/240 = L/180
L/X = L/180 – L/240
L/X = 0.001389L
X = L/0.001389L
X = 720
สำหรับกรณีหลังคาเหล็กที่ไม่มีการติดตั้งงานฝ้าบ้างนะครับ
หากเราใช้เกณฑ์การตรวจสอบของกรณีของ นน บรรทุก จร เพียงอย่างเดียวเท่ากับ L/180 และ เกณฑ์การตรวจสอบของกรณีของ นน บรรทุก คงที่ กระทำร่วมกันกับ จร เท่ากับ L/120 เราจะสามารถเขียนสมการความสัมพันธ์ได้ว่า
LL → L/180
DL + LL → L/120
DL → L/X
ดังนั้นเราทราบว่า
DL + LL = DL + LL
จากนั้นทำการแทนค่าข้างต้นลงไปในสมการข้างบนจะได้
L/X + L/180 = L/120
L/X = L/120 – L/180
L/X = 0.00278L
X = L/0.00278L
X = 360
ผมก็หวังว่าเพื่อนๆ ที่อาจจะเคยมีข้อสงสัยกันในประเด็นคำถามข้อนี้จะมีความเข้าใจ และ คลายความสงสัยกันแล้วนะครับ
หวังว่าความรู้เล็กๆ น้อยๆ ที่ผมได้นำมาฝากแก่เพื่อนๆ ทุกๆ ท่านในวันนี้จะมีประโยชน์ต่อทุกๆ ท่านไม่มากก็น้อย และ จนกว่าจะพบกันใหม่นะครับ
ADMIN JAMES DEAN
REF: www.facebook.com/bhumisiam
