สวัสดีครับ วันนี้ Mr.เสาเข็ม จะมาแชร์ความเรื่องในการก่อสร้าง เกี่ยวกับ การก่อสร้างงานวิศวกรรมโครงสร้างฐานรากและเกิดปัญหาเรื่องเสาเข็มเกิดการเยื้องศูนย์
วันนี้ผมจะขอเริ่มต้นโดยการพูดถึงหลักการโดยทั่วๆ ไปในการพิจารณาออกแบบงานวิศวกรรมโครงสร้างฐานรากทั่วๆ ไปก่อนก็แล้วกันนะครับ

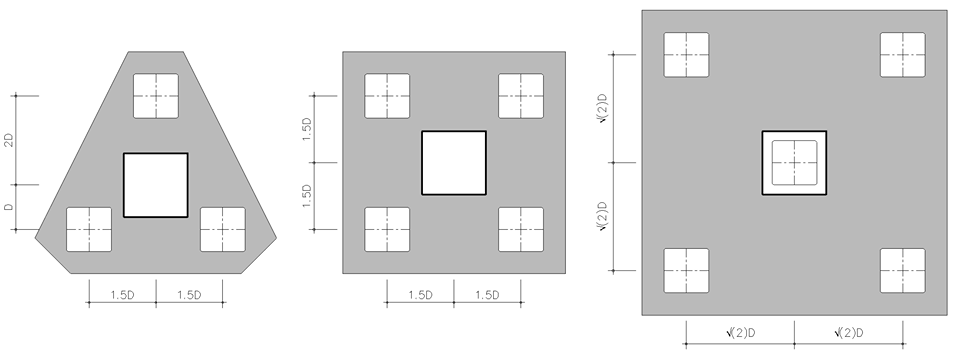

หลักการในการทำงานออกแบบฐานรากโดยทั่วๆ ไปนั้น ในขั้นต้นนั้นวิศวกรผู้ออกแบบจะทำการออกแบบให้กลุ่มของโครงสร้างเสาเข็มให้มีความสมมาตร อันเนื่องมาจากการคำนวณในกรณีนี้จะทำให้ขั้นตอนในการออกแบบนั้นไม่ค่อยยุ่งยากและซับซ้อนเท่าใดนะครับ ในกรณีที่ฐานรากนั้นมีความสมมาตรดังรูป แรงปฏิกิริยาในเสาเข็มนั้นจะสามารถคำนวณได้จากสมการ
Ri = P/n ± My X / ∑X^(2) ± Mx Y / ∑Y^(2)
โดยที่
Ri คือ แรงปฎิกิริยาในเสาเข็มแต่ละต้น
P คือ แรงในแนวดิ่งที่กระทำกับฐานราก
n คือ จำนวนเสาเข็มในฐานราก
Mx คือ แรงดัดรอบแกน x ที่กระทำกับฐานราก
My คือ แรงดัดรอบแกน y ที่กระทำกับฐานราก
X คือ ระยะพิกัดทางแกน X จาก CENTROIDAL AXIS ของฐานรากถึงตำแหน่งของเสาเข็ม
Y คือ ระยะพิกัดทางแกน Y จาก CENTROIDAL AXIS ของฐานรากถึงตำแหน่งของเสาเข็ม
โดยในทางปฏิบัติไม่ว่าเราจะใช้เป็นงาน เสาเข็มเจาะ หรือ เสาเข็มตอก การที่เสาเข็มนั้นจะเกิดการเยื้องศูนย์นั้นดูจะเป็นเรื่องปกติที่สามารถเกิดขึ้นได้นะครับ แต่ เมื่อเกิดการเยื้องศูนย์ไปแล้วเราจะไม่สามารถใช้สมการข้างต้นได้นะครับ เพราะ สมการนี้จะใช้ได้เฉพาะสำหรับการออกแบบที่ เสาเข็มนั้นมีการจัดวางอย่างสมมาตรเท่านั้นนะครับ
เราจำเป็นที่จะต้องทำการปรับสมการในการคำนวณค่าแรงปฎิกิริยาในเสาเข็มนี้ก่อนนะครับ โดยเราสามารถที่จะทำการปรับปรุงจากสมการเดิมให้เป็น
Ri = P/n ± mx ± my
โดยที่
เราสามารถหาค่า m ได้จากสมการ
m = [My Ix – Mx Ixy] / [Ix Iy – Ixy^(2)]
เราสามารถหาค่า n ได้จากสมการ
n = [Mx Iy – My Ixy] / [Ix Iy – Ixy^(2)]
Ix = ∑Y^(2)
Iy = ∑X^(2)
Ixy = ∑XY
หวังว่าความรู้เล็กๆน้อยๆ ที่ผมได้นำมาฝากแก่เพื่อนๆ ทุกๆ ท่านในวันนี้จะมีประโยชน์ต่อทุกๆ ท่านไม่มากก็น้อย และ จนกว่าจะพบกันใหม่นะครับ
