ตัวอย่างข้อสอบในวิชา STRUCTURAL ANALYSIS
ในวันนี้จะเป็นข้อสอบในวิชา STRUCTURAL ANALYSIS นะครับ โดยที่ข้อสอบข้อนี้มีรายละเอียดของถามว่า

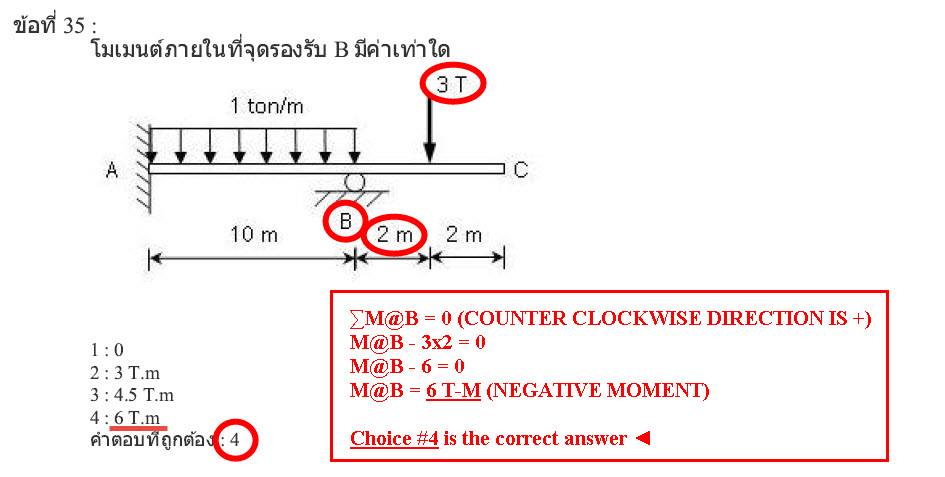

ข้อที่ 35
โมเมนต์ภายในที่จุดรองรับ B มีค่าเท่ากับเท่าใด ?
เฉลย
สิ่งที่เราควรทำเมื่อเจอปัญหาแบบนี้ คือ เราต้องพยายามที่จะตั้งสติหลังจากที่อ่านโจทย์หรือปัญหาทีไ่ด้รับก่อนเสมอนะครับ เพราะ เราต้องไม่ลืมว่า ในการทำข้อสอบประเภทนี้เราจำเป็นต้องทำแข่งขันกับเวลา ดังนั้นโจทย์มักที่จะหลอกให้เราเกิดความ งง หากเราหลงประเด็น ไปเสียเวลาไปโดยเปล่าประโยชน์ในการวิเคราะห์โครงสร้างโดยวิธีการใดวิธีการหนึ่งก็อาจจะเสียเวลาไปกับปัญหาข้อนี้เพียงข้อเดียวก็ได้นะครับ
ปัญหาข้อนี้ก็เช่นกัน เนื่องจากโจทย์ข้อนี้นั้นถามหาค่าแรงดัดที่ตำแหน่ง B ซึ่งเราจะเห็นได้ว่าช่วง BC นั้นเป็นโครงสร้างช่วงยื่น (CANTILEVER SPAN) ดังนั้นหากเราพบเจอกับปัญหาข้อนี้เราก็สามารถที่จะหาแรงดัดที่จุด B ได้โดยง่าย ไม่จำเป็นต้องอาศัยวิธีในการวิเคราะห์โครงสร้างใดๆ ให้เกิดความยุ่งยากใดๆ เลยแม้แต่น้อย โดยเราสามารถที่จะทำการ TAKE MOMENT รอบจุด B ได้เลยนั่นเอง ซึ่งนั่นก็คือ
∑M@B = 0 (COUNTER CLOCKWISE DIRECTION IS +)
M@B – 3×2 = 0
M@B – 6 = 0
M@B = 6 T-M (NEGATIVE MOMENT)
ดังนั้นคำตอบในข้อนี้ คือ ข้อที่ 4 เท่ากับ 6 T-m นั่นเองครับ
ข้อคิดท้ายเฉลย
ข้อสอบข้อนี้มีความต้องการที่จะทดสอบดูว่า วิศวกร ที่เป็นผู้มาทำข้อสอบข้อนี้จะมี ปฏิภาณ และ ไหวพริบ มากน้อยเพียงใดในการแก้ปัญหา ซึ่งแน่นอนว่าวิศวกรนั้นจำเป็นที่จะต้องมี ความรู้ ความเข้าใจ และ จะต้องทราบถึง ลักษณะ และ คุณสมบัติต่างๆ ของ ชิ้นส่วน และ จุดรองรับ ว่ามี คุณสมบัติ เหมือน หรือ แตกต่าง กันอย่างไรบ้างด้วยนะครับ
ข้อแนะนำท้ายเฉลย
หากผมจะให้คำแนะนำในการทำข้อสอบข้อนี้ ผมคิดว่าน้องๆ ไม่ควรที่จะเสียเวลาสำหรับคำถามข้อนี้มากกว่า 5 นาทีนะครับ มิเช่นนั้นอาจจะทำข้อสอบโดยรวมทั้งหมดไม่ทันได้นะครับ
ยังไงผมก็ขอเป็นกำลังใจให้น้องๆ วิศวกรทุกๆ คนที่กำลังเตรียมตัวที่จะสอบใบประกอบวิชาชีพทุกๆ คนด้วยนะครับ และ หากน้องๆ ท่านใดมีคำถามเกี่ยวกับข้อสอบใบประกอบวิชาชีพที่อาจจะยัง ติดขัด หรือ อาจจะไม่ทราบถึงหลักในการคำนวณ ผมก็ขอรบกวนให้ทำการแจ้งเข้ามาที่เพจได้เลยนะครับ ผมจะค่อยๆ ทำการทยอยนำมาเฉลยและตอบให้แก่น้องๆ ทุกๆ คนต่อไปครับ
หวังว่าความรู้เล็กๆ น้อยๆ ที่ผมได้นำมาฝากแก่เพื่อนๆ ทุกๆ ท่านในวันนี้จะมีประโยชน์ต่อทุกๆ ท่านไม่มากก็น้อย และ จนกว่าจะพบกันใหม่นะครับ
