วิธีการที่ต่อยอดนำเอาวิธี CASTIGLIANO’S 2’ND THEOREM กับการก่อสร้าง
พบกันอีกครั้งนะครับ เนื่องจากเมื่อสัปดาห์ที่แล้วผมได้ทำการอธิบายถึงวิธีในการคำนวณหาค่าระยะการเสียรูปของ โครงสร้างต่างๆ โดยวิธี CASTIGLIANO’S 2’ND THEOREM ไปเป็นที่เรียบร้อยแล้ว ดังนั้นในวันนี้ผมจะขออนุญาตที่จะขึ้นเรื่องใหม่ซึ่งเรื่องใหม่เรื่องนี้ก็ยังคงมีความเกี่ยวพันธ์กับเรื่องๆ เดิมนี้อยู่นะครับ นั่นก็คือ การนำเอาวิธีการ LEAST WORK ซึ่งเป็นวิธีการที่ต่อยอดนำเอาวิธี CASTIGLIANO’S 2’ND THEOREM มาประยุกต์ใช้งานสำหรับการแก้ปัญหางานวิศวกรรมโครงสร้างที่มีลักษณะเป็นแบบ STATICALLY INDETERMINATE
ก่อนที่ผมจะได้เริ่มต้นทำการเกริ่นนำในรายละเอียดของหัวข้อๆ นี้ผมจึงอยากจะขอทำการทดสอบดูสักนิดนะครับว่า เพื่อนๆ ทุกคนนั้นมีความรู้พื้นฐานทางด้านการวิเคราะห์โครงสร้างมีลักษณะเป็นแบบ STATICALLY INDETERMINATE มากหรือน้อยเพียงใด โดยที่ปัญหาที่ผมจะหยิบยกและนำมาเป็นคำถามประจำสัปดาห์ในวันนี้มีรายละเอียดดังต่อไปนี้ครับ

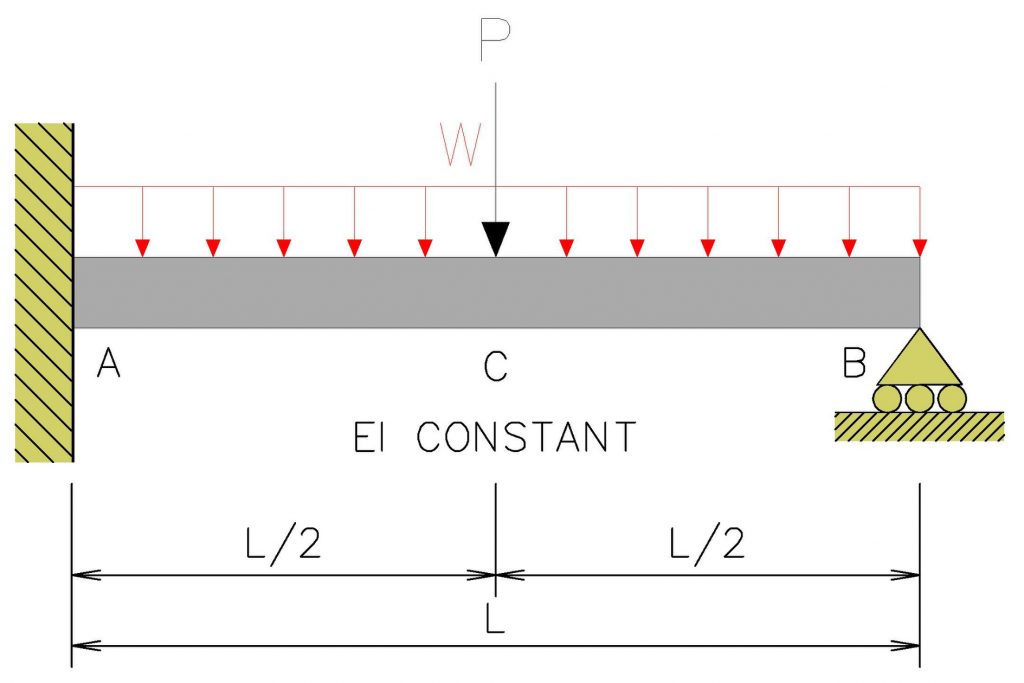

ในรูปๆ นี้จะเป็นรูปโครงสร้างคานที่มีลักษณะเป็นแบบ STATICALLY INDETERMINATE โดยที่คานๆ นี้จะมีปลายข้างหนึ่งนั้นถูกยึดรั้งเข้าที่จุดต่อแบบเชื่อมแน่น หรือ FIXED SUPPORT ส่วนปลายอีกด้านนั้นจะถูกวางตัวอยู่บนจุดรองรับแบบไถลตัวได้ในแนวด้านที่ขนานกันกับจุดรองรับ หรือ ROLLER SUPPORT โดยที่คานๆ นี้จะมีการรับแรงหรือน้ำหนักบรรทุกในแนวดิ่งทั้งหมด 2 แรงด้วยกันนั่นก็คือ น้ำหนักกระทำแบบแผ่กระจายตัวสม่ำเสมอในแนวดิ่งหรือว่า VERTICAL UNIFORMLY DISTRIBUTED LOAD ในระหว่างจุดต่อ A ถึง B ซึ่งจะมีค่าเท่ากับ 8 T/M โดยที่แรงๆ นี้จะกระทำในทิศทางลง และ มีน้ำหนักกระทำแบบจุดในแนวดิ่งหรือว่า VERTICAL CONCENTRATED LOAD ที่ตำแหน่งจุด C หรือพูดง่ายๆ ก็คือที่ตำแหน่งจุดกึ่งกลางความยาวของคานซึ่งมีค่าเท่ากับ 8 เมตร ซึ่งก็จะมีค่าเท่ากับ 16 T โดยที่แรงๆ นี้จะกระทำในทิศทางลง หากว่าผมทำการกำหนดให้ค่าอัตราส่วนการคูณกันระหว่างค่าโมดูลัสยืดหยุ่นของวัสดุกับค่าโมเมนต์ความเฉื่อยของหน้าตัดหรือว่าค่า EI นั้นมีค่าคงที่ตลอดทั้งความยาวของคาน ผมอยากจะขอให้เพื่อนๆ ทุกคนนั้นได้ช่วยกันทำการคำนวณหาว่า ค่าแรงปฏิกิริยาต่างๆ ณ จุดรองรับทุกๆ จุดภายในโครงสร้างๆ นี้จะมีค่าเท่ากับเท่าใด ?
ปล จริงๆ แล้วปัญหาข้อนี้จะเหมาะสำหรับคนที่เป็นวิศวกรโยธาโดยเฉพาะวิศวกรโครงสร้างแต่หากว่าเพื่อนๆ ท่านใดที่ไม่ได้อยู่ในสายงานดังกล่าวแต่อยากที่จะทดลองทำการคำนวณหาคำตอบดู ผมก็ขอเชิญชวนเพื่อนๆ ทุกๆ ท่านให้มาร่วมสนุกตอบคำถามข้อนี้ไปพร้อมๆ กันนะครับ
ยังไงเพื่อนๆ อย่าลืมนะครับ กติกาของการร่วมสนุกในเกมๆ นี้คือก่อนที่จะตอบ เพื่อนๆ จะต้องแจ้งอีเมลล์ของเพื่อนๆ ก่อนเสมอนะครับ มิเช่นนั้นผมจะถือว่าผิดกติกานะครับ ทั้งนี้เพื่อนๆ ยังสามารถที่จะให้เหตุผลต่างๆ หรือ อาจจะทำการสเก็ตช์ภาพประกอบคำตอบเพื่อใช้อธิบายเพิ่มเติมได้ แล้วยังไงวันพรุ่งนี้ผมจะขออนุญาตมาทำการเฉลยคำถามข้อนี้ให้แก่เพื่อนๆ ทุกคนได้รับทราบพร้อมๆ กันนะครับ
หวังว่าความรู้เล็กๆ น้อยๆ ที่ผมได้นำมาฝากแก่เพื่อนๆ ทุกๆ ท่านจากคำถามในวันนี้น่าที่จะมีประโยชน์ต่อทุกๆ ท่านไม่มากก็น้อย และ จนกว่าจะพบกันใหม่นะครับ
