การผลิต และ ติดตั้ง
สปันไมโครไพล์ SPUN MICRO PILE
รับชมได้ทางวีดีโอนี้

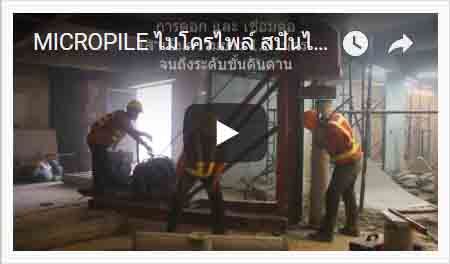

กระบวนการติดตั้ง SPUN MICRO PILE
ด้วยทีมงานช่างมืออาชีพ
ผ่านการอบรมมาตรฐาน Safety 100%
ต่อเติมบ้านอย่างไร
ให้ถูกกฎหมาย
(ดร.รัฐโรจน์ ภูริหิรัญพิพัฒ)
MICROPILE TRIANING CENTER
ศูนย์ฝึกอบรมอาชีพ การตอก ติดตั้ง
เสาเข็มไมโครไพล์ MICROPILE

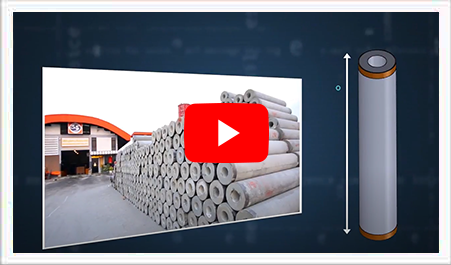

MICROPILE
เสาเข็มสันไมโครไพล์
วิธีการติดตั้งในอาคาร
งานฐานรากที่เจ้าของบ้านควรรู้
ไม่งั้นโดนหลอก!!
(ดร.รัฐโรจน์ ภูริหิรัญพิพัฒ)
BHUMISIAM SOCIAL RESPONSIBILITY
ภูมิสยาม สนับสนุนกิจกรรมเพื่อสังคม
ดำเนินธุรกิจด้วยความใส่ใจ รับผิดชอบต่อสังคม
รอยแตกร้าว..
สาเหตุของบ้านทรุด !
(ดร.รัฐโรจน์ ภูริหิรัญพิพัฒ)
รู้ก่อน เสาเข็มเยื้องศูนย์
อันตรายแค่ไหน !
(ดร.รัฐโรจน์ ภูริหิรัญพิพัฒ)
เสาเข็มไมโครไพล์ เสาเข็มสปันไมโครไพล์
บริษัท ภูมิสยาม ซัพพลาย จำกัด ได้ผลิตเสาเข็มสปันทั้ง 2 แบบ ทั้งเสาเข็มแบบกลมและเสาเข็มแบบสี่เหลี่ยม
ภายใต้ชื่อผลิตภัณฑ์ Bhumisiamสามารถรับน้ำหนัก ปลอดภัยที่ 20-50 Ton/Pile ขึ้นอยู่กับขนาดหน้าตัดของเสาเข็ม
และสภาพดินที่ทำการติดตั้ง มีความหนา 8 – 10 ซม. ยาว 1.5 ม. ซึ่งความยาวนี้สามารถเพิ่มได้โดยการนำเสาเข็ม
มาเชื่อมต่อกันโดยใช้วิธีการตอกเสาเข็มชนิดนี้ด้วยปั้นจั่นที่ออกแบบมาเป็นพิเศษ
รับรองคุณภาพจาก SCG
- Caculation of Spun Micro Pile from SCG
- Certificate Endorsed Brand from SCG
- Cement Result of Analysis and Testing from SCG
มาตรฐาน มอก.
- ใบอนุญาตแสดง เครื่องหมายมาตรฐานเสาเข็มคอนกรีตเสริมเหล็กแบบแรงเหวี่ยง มอก.397-2562 และมาตรฐานเสาเข็มคอนกรีตเสริมเหล็กอัดแรงหล่อสำเร็จ มอก.396-2549
- เสาเข็มคอนกรีตเสริมเหล็กหล่อสำเร็จแบบแรงเหวี่ยง (Reinforced Spun Concrete Piles) หรือ เสาเข็มสปันไมโครไพล์ (Spun Micropile)
- วัตถุดิบเหล็ก มาตรฐาน มอก.
- วัตถุดิบซีเมนต์ผง มาตรฐาน มอก.
- การทดสอบวัตถุดิบ หิน ทราย ตามมาตรฐาน SCG
เทคโนโลยีการผลิตด้วยระบบคอมพิวเตอร์
- โปรแกรมผสมคอนกรีตเดียวกันกับ SCG-CPAC
- มาตรฐาน Concrete Mix Design โดย SCG
- การชั่งตวง ซีเมนต์ หิน ทราย น้ำ ด้วยระบบคอมพิวเตอร์
- เทคโนโลยีการผลิต จากประเทศเยอรมัน
มาตรฐาน ทีมช่างและเครื่องจักร
- มาตรฐาน ผู้ควบคุมเครนรถบรรทุกขนส่ง พร้อมใบ Certificate
- มาตรฐาน ผู้ควบคุมปั้นจั่น พร้อมใบ Certificate
- มาตรฐาน ช่างเชื่อม พร้อมใบ Certificate
- มาตรฐาน การฝึกอบรม ทีมช่าง
- มาตรฐาน เครื่องจักร (ปั้นจั่น) ใบรับรอง ปจ.2
- มาตรฐาน เครนรถบรรทุกขนส่ง ใบรับรอง ปจ.2
หมายเหตุ: ทีมงานพร้อมเครื่องจักร สามารถเข้างานในพื้นที่ SAFETY 100% ได้
รายแรกในประเทศไทยที่ได้รับ มอก.
Spun Micro Pile Dia. 21, 25, 30 cm.
รายแรกในประเทศไทย ที่นำระบบ Computer
ที่ทันสมัยผลิต เสาเข็ม Spun Micro Pile
รายแรกในประเทศไทย ผู้ผลิต Spun Micro Pile ที่ได้รับ Endorsed Brand จาก SCG
เสาเข็มกลมแรงเหวี่ยง Dia 21 cm.
spun micro pile ขนาดเส้นผ่าศูนย์กลาง 21 cm.
รับน้ำหนักปลอดภัยได้ 20-25 ตัน
มีโครงเหล็ก Dowel ฝังอยู่ในเนื้อคอนกรีตโดยรอบ
ผลิตโดยใช้กรรมวิธีแรงเหวี่ยงคอนกรีตในแบบหล่อ
ด้วยเครื่องจักรที่ทันสมัย
ผสมคอนกรีตด้วยระบบคอมพิวเตอร์
ผู้ผลิตรายแรกที่ได้รับมาตรฐาน มอก.
เสาเข็มรูปตัวไอ 18x18 cm.
ความสามารถรับน้ำหนักปลอดภัย 15-20 Ton/Pile
เหล็กเสริมตามความยาวขนาด 4 mm ( P.C. WIRE ) จำนวน 4 เส้น
เป็นเสาเข็มคอนกรีตอัดแรง PC (Prestressed Concrete Pile)
I-Shape Micro Pile พื้นที่หน้าตัด 275 ตร.ซม.
มีโครงเหล็ก Dowel ฝังอยู่ในเนื้อคอนกรีต
ผลิตโดยใช้ด้วยเครื่องจักรที่ทันสมัย
ผสมคอนกรีตด้วยระบบคอมพิวเตอร์
เสาเข็มกลมแรงเหวี่ยง Dia 25 cm.
spun micro pile ขนาดเส้นผ่าศูนย์กลาง 21 cm.
รับน้ำหนักปลอดภัยได้ 20-25 ตัน
มีโครงเหล็ก Dowel ฝังอยู่ในเนื้อคอนกรีตโดยรอบ
ผลิตโดยใช้กรรมวิธีแรงเหวี่ยงคอนกรีตในแบบหล่อ
ด้วยเครื่องจักรที่ทันสมัย
ผสมคอนกรีตด้วยระบบคอมพิวเตอร์
ผู้ผลิตรายแรกที่ได้รับมาตรฐาน มอก.
เสาเข็มรูปตัวไอ 22x22 cm.
มีความสามารถรับน้ำหนักปลอดภัย 20-25 Ton/Pile
เหล็กเสริมตามความยาวขนาด 4 mm ( P.C. WIRE ) จำนวน 4 เส้น
เป็นเสาเข็มคอนกรีตอัดแรง PC (Prestressed Concrete Pile)
I-Shape Micro Pile พื้นที่หน้าตัด 386 ตร.ซม.
มีโครงเหล็ก Dowel ฝังอยู่ในเนื้อคอนกรีต
ผลิตโดยใช้ด้วยเครื่องจักรที่ทันสมัย
ผสมคอนกรีตด้วยระบบคอมพิวเตอร์
เสาเข็มกลมแรงเหวี่ยง Dia 30 cm.
spun micro pile ขนาดเส้นผ่าศูนย์กลาง 30 cm.
รับน้ำหนักปลอดภัยได้ 30-50 ตัน
มีโครงเหล็ก Dowel ฝังอยู่ในเนื้อคอนกรีตโดยรอบ
ผลิตโดยใช้กรรมวิธีแรงเหวี่ยงคอนกรีตในแบบหล่อ
ด้วยเครื่องจักรที่ทันสมัย
ผสมคอนกรีตด้วยระบบคอมพิวเตอร์
ผู้ผลิตรายแรกที่ได้รับมาตรฐาน มอก.
เสาเข็มรูปตัวไอ 26x26 cm.
มีความสามารถรับน้ำหนักปลอดภัย 30-35 Ton/Pile
เหล็กเสริมตามความยาวขนาด 4 mm ( P.C. WIRE ) จำนวน 6 เส้น
เป็นเสาเข็มคอนกรีตอัดแรง PC (Prestressed Concrete Pile)
I-Shape Micro Pileพื้นที่หน้าตัด 489 ตร.ซม.
มีโครงเหล็ก Dowel ฝังอยู่ในเนื้อคอนกรีต
ผลิตโดยใช้ด้วยเครื่องจักรที่ทันสมัย
ผสมคอนกรีตด้วยระบบคอมพิวเตอร์
เสาเข็มรูปตัวไอ 18x18 cm.
มีความสามารถรับน้ำหนักปลอดภัย 15 – 20 Ton/Pile
ขนาดเหล็ก Dowel RB9 mm จำนวน 4 เส้น
เป็นเสาเข็มคอนกรีตเสริมเหล็ก RC (Reinforced Concrete Pile)
I-Shape Micro Pile พื้นที่หน้าตัด 275 ตร.ซม.
มีโครงเหล็ก Dowel ฝังอยู่ในเนื้อคอนกรีต
ผลิตโดยใช้ด้วยเครื่องจักรที่ทันสมัย
ผสมคอนกรีตด้วยระบบคอมพิวเตอร์
เสาเข็มมงคลอุดมทรัพย์
เสาเข็ม ไอไมโครไพล์ (I-micropile)
Size 18x18 , 22x22 , 26x26 cm.
เสาเข็มสี่เหลี่ยมแรงเหวี่ยง 18x18 cm.
square spun micro pile ขนาด 18 x 18 cm.
รับน้ำหนักปลอดภัยได้ 18-22ตัน
มีโครงเหล็ก Dowel ฝังอยู่ในเนื้อคอนกรีตโดยรอบ
ผลิตโดยใช้ด้วยเครื่องจักรที่ทันสมัย
ผสมคอนกรีตด้วยระบบคอมพิวเตอร์
คอนกรีตผสมเสร็จ
จำหน่ายคอนกรีตผสมเสร็จ (Ready-Mix Concrete) ชั้นนำหลายยี่ห้อ
เสาเข็มรูปตัวไอ 22x22 cm.
มีความสามารถรับน้ำหนักปลอดภัย 20 – 25Ton/Pile
ขนาดเหล็ก Dowel RB9 mm จำนวน 4 เส้น
เป็นเสาเข็มคอนกรีตเสริมเหล็ก RC (Reinforced Concrete Pile)
I-Shape Micro Pile พื้นที่หน้าตัด 386 ตร.ซม.
มีโครงเหล็ก Dowel ฝังอยู่ในเนื้อคอนกรีต
ผลิตโดยใช้ด้วยเครื่องจักรที่ทันสมัย
ผสมคอนกรีตด้วยระบบคอมพิวเตอร์
เสาเข็มมงคลอุดมทรัพย์
เสาเข็มกลมแรงเหวี่ยง (Spun Micro Pile)
Dia 21 , 25 , 30 cm.
เสาเข็มสี่เหลี่ยมแรงเหวี่ยง 23x23cm.
square spun micro pile ขนาด 23 x 23 cm.
รับน้ำหนักปลอดภัยได้ 25-35ตัน
มีโครงเหล็ก Dowel ฝังอยู่ในเนื้อคอนกรีต
ผลิตโดยใช้ด้วยเครื่องจักรที่ทันสมัย
ผสมคอนกรีตด้วยระบบคอมพิวเตอร์
บริการให้เช่ารถปั๊ม
ภูมิสยาม ซัพพลาย บริการให้เช่ารถปั๊มคอนกรีตทุกประเภท ทั่วประเทศไทย
เสาเข็มรูปตัวไอ 26x26 cm.
มีความสามารถรับน้ำหนักปลอดภัย 30 – 35 Ton/Pile
ขนาดเหล็ก Dowel RB9 mm จำนวน 6 เส้น
เป็นเสาเข็มคอนกรีตเสริมเหล็ก RC (Reinforced Concrete Pile)
I-Shape Micro Pileพื้นที่หน้าตัด 489 ตร.ซม.
มีโครงเหล็ก Dowel ฝังอยู่ในเนื้อคอนกรีต
ผลิตโดยใช้ด้วยเครื่องจักรที่ทันสมัย
ผสมคอนกรีตด้วยระบบคอมพิวเตอร์
เสาเข็มมงคลอุดมทรัพย์
เสาเข็มสี่เหลี่ยมแรงเหวี่ยง (Square Spun Micro Pile)
Size 18x18 , 23x23 cm.
Contractor 4 U
ตอบโจทย์งานต่อเติมอย่างครบวงจร
วัสดุก่อสร้าง
ภูมิสยาม ตัวแทนจัดจำหน่ายวัสดุ และอุปกรณ์ ที่ใช้สำหรับงานก่อสร้างทุกชนิด
Product Feature
ตารางแนะนำเสาเข็มสปันไมโครไพล์ Spun Micropile
|
เสาเข็ม กลมแรงเหวี่ยง สปันไมโครไพล์ |
| เส้นผ่าศูนย์กลาง 21 cm หรือ 8 นิ้ว |
| สามารถรับน้ำหนัก 20 – 25 Ton/Pile (การรับน้ำหนักขึ้นอยู่กับ สภาพชั้นดินแต่ละพื้นที่) |
| คอม้า RB9 จํานวน 6 ชิ้น เหล็กยืน RB9 จำนวน 6 เส้น |
| Spiral ลวดเหล็กรีดเย็น ขนาดเส้นผ่านศูนย์กลาง 4 มิลลิเมตร |
| หัวต่อ (Plate) หนา 6 มิลลิเมตร เหล็กขอบ(Collar) FB2" หนา 6 มิลลิเมตร |
| มี มอก. 397-2562 |
|
เสาเข็ม กลมแรงเหวี่ยง สปันไมโครไพล์ |
| เส้นผ่าศูนย์กลาง 25 cm หรือ 10 นิ้ว |
| สามารถรับน้ำหนัก 25 – 35 Ton/Pile (การรับน้ำหนักขึ้นอยู่กับ สภาพชั้นดินแต่ละพื้นที่) |
| คอม้า RB9 จํานวน 8 ชิ้น เหล็กยืน RB9 จำนวน 8 เส้น |
| Spiral ลวดเหล็กรีดเย็น ขนาดเส้นผ่านศูนย์กลาง 4 มิลลิเมตร |
| หัวต่อ (Plate) หนา 6 มิลลิเมตร เหล็กขอบ(Collar) FB2" หนา 6 มิลลิเมตร |
| มี มอก. 397-2562 |
|
เสาเข็ม กลมแรงเหวี่ยง สปันไมโครไพล์ |
| เส้นผ่านศูนย์กลาง 30 cm หรือ 12 นิ้ว |
| สามารถรับน้ำหนัก 30 – 50 Ton/Pile (การรับน้ำหนักขึ้นอยู่กับ สภาพชั้นดินแต่ละพื้นที่) |
| คอม้า RB9 จํานวน 10 ชิ้น เหล็กยืน RB9 จำนวน 10 เส้น |
| Spiral ลวดเหล็กรีดเย็น ขนาดเส้นผ่านศูนย์กลาง 4 มิลลิเมตร |
| หัวต่อ (Plate) หนา 6 มิลลิเมตร เหล็กขอบ(Collar) FB2" หนา 6 มิลลิเมตร |
| มี มอก. 397-2562 |
|
เสาเข็ม สี่เหลี่ยมแรงเหวี่ยง สปันไมโครไพล์ |
| ขนาดหน้าตัดกว้างxยาว 18x18 cm หรือ 7 นิ้ว |
| สามารถรับน้ำหนัก 18 – 22 Ton/Pile (การรับน้ำหนักขึ้นอยู่กับ สภาพชั้นดินแต่ละพื้นที่) |
| เหล็กเสริมตามยาว(เหล็กยืน) ขนาด 6 มิลลิเมตร จำนวน 4 เส้น |
| เหล็กรีดเย็น ขนาด 4 mm พันรอบเหล็กเสริมตามยาว |
|
|
ตารางแนะนำเสาเข็มสปันไมโครไพล์ Spun Micropile และ ไอไมโครไพล์ i-micropile
|
เสาเข็ม สี่เหลี่ยมแรงเหวี่ยง สปันไมโครไพล์ |
| ขนาดหน้าตัดกว้างxยาว 23x23 cm หรือ 9 นิ้ว |
| สามารถรับน้ำหนัก 25 – 35 Ton/Pile (การรับน้ำหนักขึ้นอยู่กับ สภาพชั้นดินแต่ละพื้นที่) |
|
เหล็กเสริมตามยาว (เหล็กยืน) |
| เหล็กรีดเย็น ขนาด 4 mm พันรอบเหล็กเสริมตามยาว |
| มาตรฐาน โรงงาน |
|
เสาเข็ม รูปตัวไอ ไมโครไพล์ |
| ขนาดหน้าตัดกว้างxยาว 18x18 cm หรือ 7 นิ้ว |
| สามารถรับน้ำหนัก 15 – 20 Ton/Pile (การรับน้ำหนักขึ้นอยู่กับ สภาพชั้นดินแต่ละพื้นที่) |
|
เหล็กเสริมตามความยาว เป็นเสาเข็มคอนกรีตอัดแรง PC (Prestressed Concrete Pile) |
| เหล็ก Spiral พันรอบ ขนาด 4 mm. จำนวน 17 ปลอก (ปลอกเดี่ยว) |
| ตามมาตรฐาน มอก. 396-2549 |
|
เสาเข็ม รูปตัวไอ ไมโครไพล์ |
| ขนาดหน้าตัดกว้างxยาว 22x22 cm หรือ 8.7 นิ้ว |
| สามารถรับน้ำหนัก 20 – 25Ton/Pile (การรับน้ำหนักขึ้นอยู่กับ สภาพชั้นดินแต่ละพื้นที่) |
|
เหล็กเสริมตามความยาว เป็นเสาเข็มคอนกรีตอัดแรง PC (Prestressed Concrete Pile) |
| เหล็ก Spiral พันรอบขนาด 4 mm. จำนวน 18 ปลอก (ปลอกเดี่ยว) |
| ตามมาตรฐาน มอก. 396-2549 |
|
เสาเข็ม รูปตัวไอ ไมโครไพล์ |
| ขนาดหน้าตัดกว้างxยาว 26x26 cm หรือ 10.2 นิ้ว |
| สามารถรับน้ำหนัก 30 – 35 Ton/Pile (การรับน้ำหนักขึ้นอยู่กับ สภาพชั้นดินแต่ละพื้นที่) |
|
เหล็กเสริมตามความยาว เป็นเสาเข็มคอนกรีตอัดแรง PC (Prestressed Concrete Pile) |
| เหล็ก Spiral พันรอบ ขนาด 4 mm. จำนวน 21 ปลอก (ปลอกเดี่ยว) |
| ตามมาตรฐาน มอก. 396-2549 |
เกี่ยวกับ เสาเข็ม
โครงสร้างเสาเข็มสปันไมโครไพล์
โครงสร้างของเสาเข็มสปันไมโครไพล์ ใช้เหล็กขนาด 9 mm และพันรอบโครงเหล็กแกนหลักด้วยเหล็ก 6 mm มาตรฐาน มอก.
การเช็ค BLOW COUNT
สามารถทดสอบความสมบูรณ์ของเสาเข็ม การทรุดตัวของเสาเข็ม และการรับน้ำหนักบรรทุก ตามที่วิศวกรได้ออกแบบไว้
การทำงานเสาเข็มและฐานราก
โครงสร้างฐานรากที่เป็นแบบ ON GROUND และ ON PILE หากคุณเป็นผู้ออกแบบ แน่นอนว่าคุณจะต้องออกแบบให้มันรับ MOMENT FORCE ที่เกิดขึ้น
กระบวนการตอกเสาเข็มสปันไมโครไพล์
เสาเข็มแต่ละท่อนมีความยาว 1.5 m โดยสามารถนำมาเชื่อมต่อกันแล้วตอกจนลึกถึงชั้นดินดาล
ลักษณะปั้นจั่นสำหรับเสาเข็มสปันไมโครไพล์
ความยาวในแนวราบ 3 m, ความสูง 3 m, ความกว้าง 1 m สามารถทำงานในพื้นที่แคบ
การออกแบบวิศวกรรมพลศาสตร์
ให้ความรู้และแนะนำให้เพื่อนๆ ได้รู้จักกับคำหนึ่งที่มีความเกี่ยวข้องและถือได้ว่ามีความสำคัญมาก ทางด้านวิศวกรรมพลศาสตร์ นั่นก็คือคำว่า “DAMPING”
"Dowel" หรือ "เดือย" คืออะไร
เส้นเหล็กเดือย (Dowel rebar) คือ เส้นเหล็กสำหรับต้านแรงดึง หรือแรงเฉือน หรือแรงเฉือนดึง ที่เกิดขึ้นในชิ้นส่วนคอนกรีต
การออกแบบฐานรากตื้น
การออกแบบฐานรากตื้น (SHALLOW FOUNDATION) ว่ามีหลักและวิธีในการออกแบบในะระดับที่ ADVANCE ขึ้นไปจากขั้นตอนปกติทั่วๆ ไปอย่างไร
